ARTIKEL/TESTS / Sapphire Radeon HD 4870 Toxic im Test

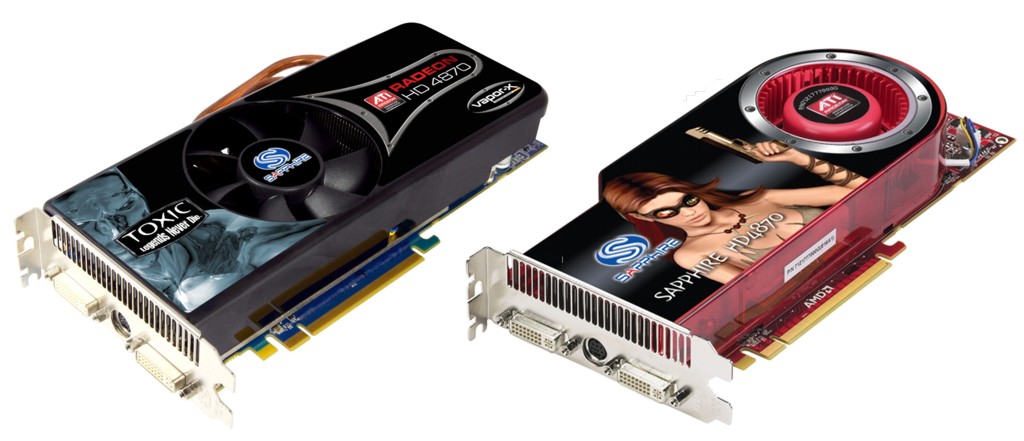

Die Kühlkonstruktion der HD 4870 Toxic stellt eine Eigenentwicklung dar und ist in ähnlicher Form bereits bei der HD 3870 Atomic eingesetzt worden. Das Kühlkonzept wird seitens Sapphire mit Vapor X bezeichnet und stellt eine Mischung aus Luft- und Heatpipekühlung dar. Der Unterschied zu herkömmlichen Heatpipes ist allerdings darin zu sehen, dass diese bei der Eigenlösung von Sapphire unter Vakuum stehen. Die Folge ist, dass das Wasser in den Heatpipes schneller den Aggregatzustand wechseln kann und somit die Wärme effektiver abtransportiert wird. Sapphire verwendet zur Konstruktion des Kühlkörpers ein mehrlagiges Gittergewebe und einen Axiallüfter.

Vergleicht man diese Lösung mit herkömmlichen Heatpipe-Lösungen, die die Wärme nur in eine Richtung abtransportieren, soll der Vapor X-Kühler einen effektiveren Wärmetransport in alle Richtungen ermöglichen. Dennoch ist auch der Kühler der HD 4870 Toxic in Dual Slot-Bauweise gehalten, denn die gestiegene Abwärme der immer leistungsfähigeren Grafikchips erfordert das mittlerweile, zumindest, wenn weiterhin auf Luftkühlung gesetzt wird. Als Basis für den Kühler wird ein massiver Kühlkörper verwendet, der größtenteils aus Aluminium besteht und mit einem direkt über der GPU eingelassenen Kupferkern versehen ist. Darüber hinaus besitzt das Kühlsystem drei Heatpipes, die deutlich über die Kante der Karte hinausragen. Ein regelbarer 80-mm-Axiallüfter sitzt mittig über dem Grafikchip. Zudem ist der Lüfter mit einer automatischen Lüftersteuerung versehen, die im Betrieb vor allem unter Last nur bedingt überzeugt, denn über weite Strecken dreht der Lüfter voll auf, obwohl die GPU-Temperaturen keineswegs so hoch sind, dass dies immer nötig wäre.

In dieser Tabelle haben wir für Sie noch einmal alle relevanten Daten der Sapphire HD 4870 Toxic zusammengestellt und sie den Modellen HD 4870 und HD 4850 mit jeweils 512 MB gegenübergestellt.
