In Kombination mit Ryzen 5000 oder 3000 Prozessoren unterstützt das X570S-Board PCI Express 4.0. Für den Einsatz von zwei Grafikkarten (CrossFire wird unterstützt) stehen zwei x16 Erweiterungsslots bereit, wobei PCI_E1 über die PCIe-Lanes der CPU und PCI_E2 über die des Chipsatzes angebunden ist. Maximal stehen x16 + x8 Lanes beim Einsatz von zwei Grafikkarten zur Verfügung. Grundsätzlich teilen sich die beiden PEG-Ports, die M.2-Slots 3-6 sowie die SATA-Anschlüsse 5-6 die PCI-Express-Bandbreite. Mehr Details dazu finden sich im Handbuch und sollten beim Setup des Systems auf jeden Fall beachtet werden.

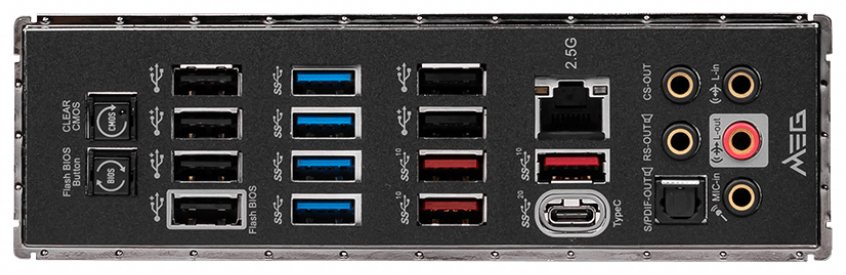

Das I/O-Shield bzw. Backpanel des MSI MEG X570S Unify-X Max bietet zahlreiche Anschlüsse (Bildquelle: MSI).
Mit dem verbauten USB 3.2 Gen2x2-Controller bietet das MSI-Board hohe USB-Geschwindigkeiten von bis zu 20 Gbps beim Anschluss des hinteren USB Type-C. Die Lightning USB 20G-Anschlüsse sind mit Gold überzogen, um ein besseres Signal und eine bessere Leistung zu gewährleisten. MSI-Boards unterstützen USB Front Type-C zur Verbindung mit neusten USB-Geräten ‒ besonders einfache Anwendung in Kombination mit PC-Gehäusen des Herstellers. Die Umsetzung und Geschwindigkeit der verfügbaren USB-Schnittstellen ist dabei durchaus sehr unterschiedlich und bei der Verwendung sollte man das immer bedenken. Insgesamt stehen die unten folgenden Ports zur Verfügung, untergliedert nach Quelle bzw. Anbindung.
USB-Ports nach Anbindung

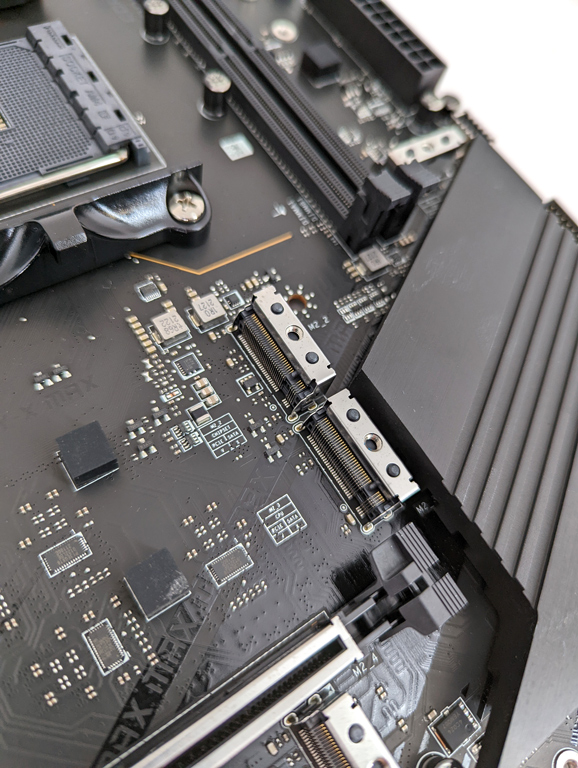

Für Storage und optische Laufwerke bietet das Mainboard 6 x SATA 6 Gbps Anschlüsse sowie insgesamt 6 x M.2-Ports (Key-M). Letztere sind beim Einsatz von Ryzen 5000 oder 3000 Prozessoren als Gen4 x4 ausgeführt und arbeiten mit doppelter Bandbreite. Alle M.2-Ports sind mit Shield Frozr Heatsinks ausgestattet und erlauben bestmögliche Kühlung von High-End-SSDs für dauerhafte hohe Leistung. Wie auch bei den USB-Anschlüssen, sind nicht alle M.2-Ports gleichwertig, d.h. arbeiten mit unterschiedlichen Geschwindigkeiten bzw. Protokollen (SATA vs. NVMe/PCIe) oder können unterschiedliche Formfaktoren aufnehmen. Auch hierzu eine kleine Übersicht, untergliedert nach Quelle bzw. Anbindung.
M.2-Ports nach Anbindung

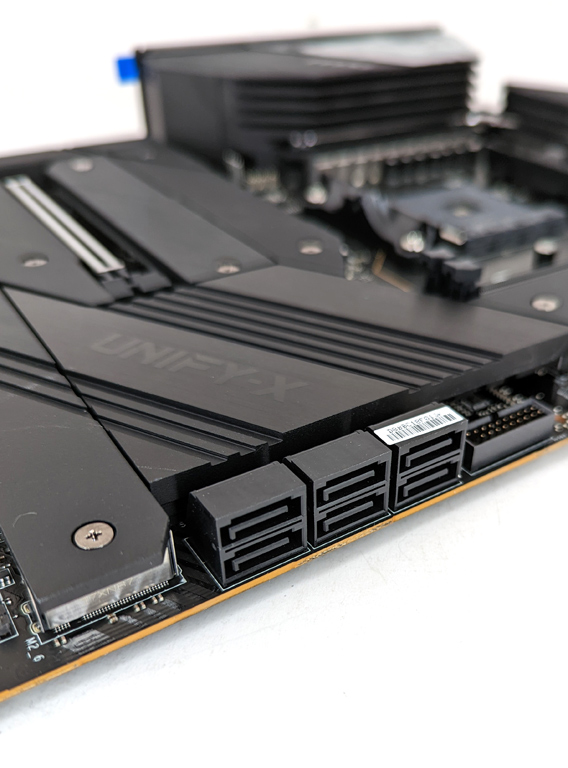

6 x SATA-Ports sind mit dabei.
6 x M.2-Ports M-Key bieten Flexibilität.

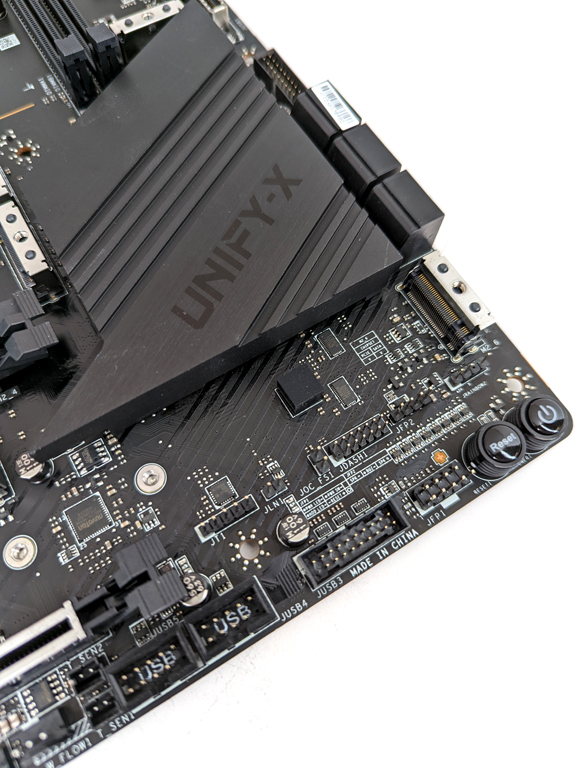

Weitere Ports für interne Verwendung.
Ansonsten unterstützt das Board 2,5 GbE mithilfe eines Realtek RTL8125B Controllers ‒ passende Softwaretools stehen zur Konfiguration der Schnittstelle bereit, siehe Seite 5 des Artikels. 7.1-Channel High Definition Audio (Realtek ALC4080 Codec) mit S/PDIF ist ebenso mit dabei. Das DAC-Format von 32-Bit/192kHz bis 32-Bit/384kHz liefert höchste Klangqualität. Vergoldete Buchsen und hochwertige Kondensatoren sorgen für eine hohe Signalqualität und ein eigener Kopfhörer-Verstärker mit 600 Ω Widerstand ermöglicht Audio in Studioqualität für den Gaming-PC.
Übersicht aller Anschlüsse/Schnittstellen
Übersicht Backpanel
