ARTIKEL/TESTS / Sapphire Vapor-X Radeon HD 5750

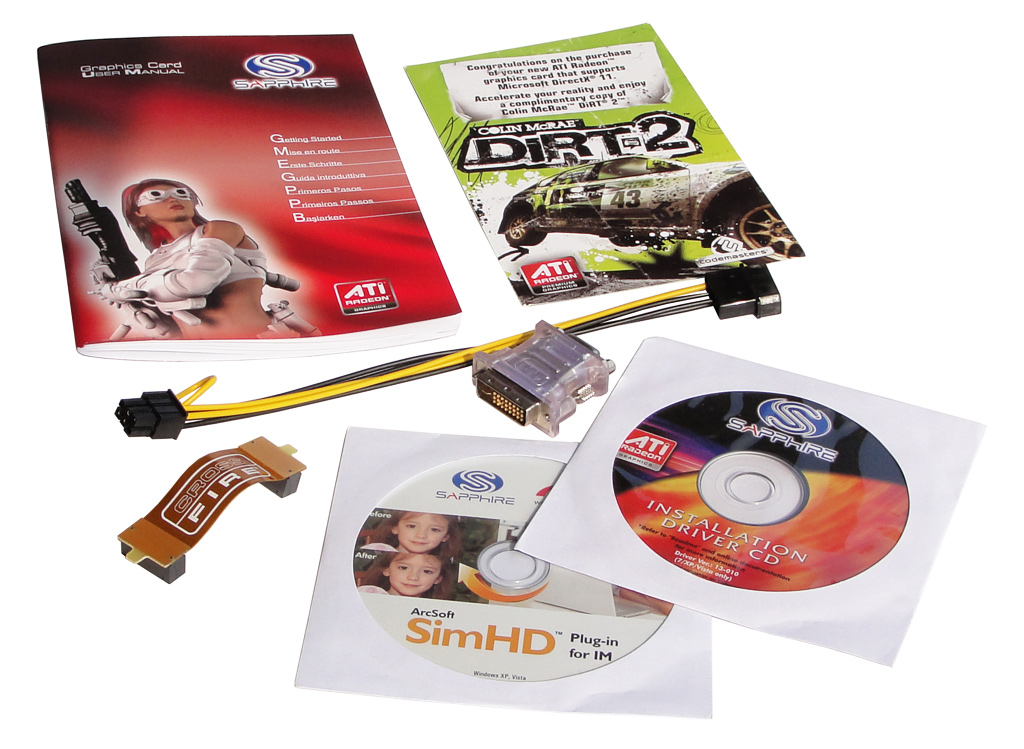

Der Lieferumfang der HD 5750 beinhaltet alle notwendigen Komponenten und kommt außerdem inklusive einem Spiel daher. Neben der bereits üblichen Software- und Treiber-CD, hat Sapphire eine Vollversion von "Colin McRae DIRT 2" und verschiedene Kabel und Adapter beigepackt. Zudem findet man im Karton einen Datenträger, das das SimHD-Plugin (für IM) der Firma ArcSoft beinhaltet. Damit ist es möglich, herkömmliches SD-Videomaterial in HD zu skalieren. Der gesamte Lieferumfang der Vapor-X Radeon HD 5750-Karte im Überblick:

• Sapphire Radeon HD 5770 ATi-Design
• Software- und Treiber-CD
• SimHD-Plugin (ArcSoft, für IM)
• Spiel: Colin McRae DIRT 2 (Codemasters)
• DVI-VGA-Adapter
• CrossFire-Brücke
• PCIe-Stromkabel
• Quick Start Guide

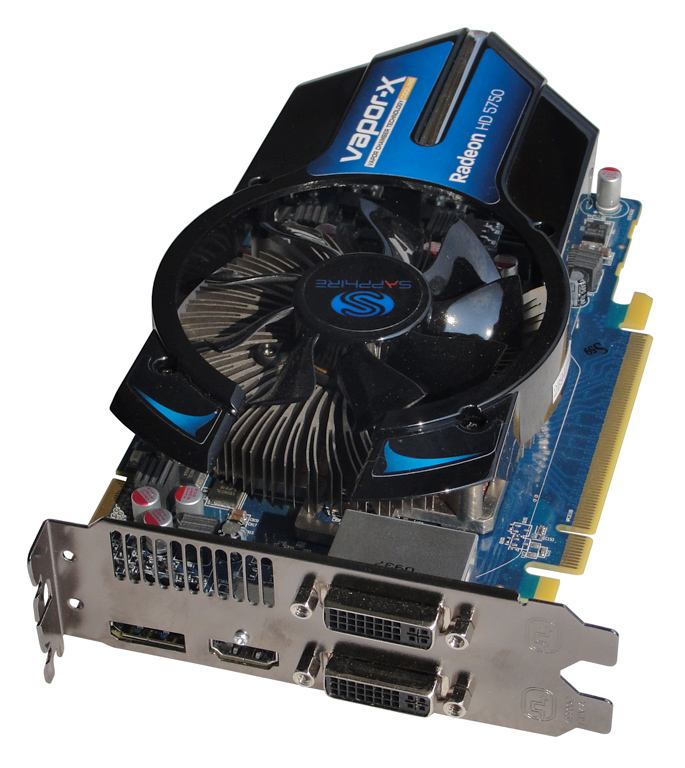

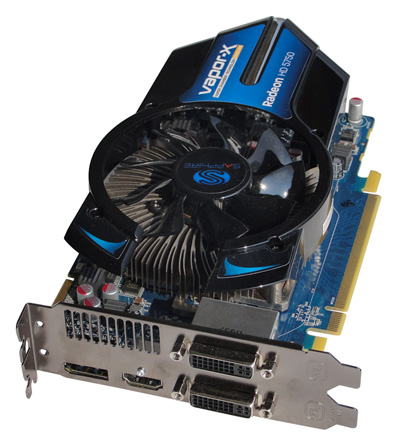

Die Sapphire Radeon HD 5750 mit Vapor-X-Kühlkörper auf der Oberseite.

Die Vapor-X Radeon HD 5750 von Sapphire basiert, wie die Bezeichnung der Karte nur unschwer erahnen lässt, auf ATis Radeon HD 5750 Grafikchip. Genauer gesagt handelt es sich dabei um den RV840 LE (Codename: Juniper), der über insgesamt 144 Shader-Einheiten für die Berechnung aufwendiger 3D-Grafiken verfügt. Die 5700 Serie bietet außerdem die Eyefinity Technologie. Dank Eyefinity können nun nicht mehr nur maximal zwei Displays über die Grafikkarte angesprochen werden, sondern insgesamt drei (Standard-Versionen). Die Anzahl der steuerbaren Displays verdoppelt sich zudem durch spezielle Eyefinity-Versionen entsprechender Grafikkarten auf insgesamt sechs. In verschiedenen, flexiblen Konfigurationen hat der Benutzer damit die Möglichkeit Spiele in bisher nie vorstellbaren Dimensionen zu erleben und seinen Desktop entsprechend zu erweitern. Die Eyefinity Multi-Display Technologie unterstützt dabei sowohl den Duplicated Mode (dabei wird der PC-Desktop auf mehreren Bildschirmen mehrmals dargestellt) als auch den Extended Mode (dabei erstreckt sich der PC-Desktop über mehrere Bildschirme), und bietet Unterstützung von Betriebssystemen wie Windows 7, Windows Vista und Linux (Windows XP wird nicht unterstützt!). Nähere Informationen hierzu sind auf der Website von AMD nachzulesen.

Was die Taktung der Komponenten und die Kühlung betrifft, orientiert sich die Sappire-Platine nicht am Referenzdesign von AMD/ATi. Im Vergleich zur Referenz hat man die Frequenz des Chips von 700 auf 710 MHz angehoben und die verbauten 1 GB GDDR5-Speicher werden mit 1150 statt 1160 MHz betrieben. Bei der Kühlung setzt Sapphire, wie bereits aus der Bezeichnung der Karte ersichtlich, auf die Vapor-X-Technologie und nicht den Standardkühler. Seitens der Ausgabemöglichkeiten bietet die Radeon HD 5750 Dual-DVI, HDMI und einen DisplayPort-Anschluss, der für den simultanen Betrieb von drei Displays (Eyefinity) benötigt wird. Für die Stromversorgung der Karte ist ein einzelner PCIe 6 Pin-Anschluss vorgesehen. Folgend die technischen Eckdaten der Radeon HD 5750 im Überblick.

Hersteller	AMD/ATi
Grafikchip	Radeon HD 5850	Radeon HD 5770	Radeon HD 5750
Logo
Codename	RV870 (LE)	RV840 (XT)	RV840 (LE)
Fertigung	40 nm	40 nm	40 nm
Transistoren	2,15 Mrd.	1,04 Mrd.	1,04 Mrd.
Shader-Einheiten	288	160	144
Shader-Frequenz	725 MHz	850 MHz	700 MHz
Chip-Frequenz	725 MHz	850 MHz	700 MHz
Rechenleistung	2090 GFLOP/s	1360 GFLOP/s	1008 GFLOP/s
ROPs	32	16	16
TMUs	72	40	36
Pixelfüllrate	23200 MPixel/s	13600 MPixel/s	11200 MPixel/s
Texelfüllrate	52200 MTexel/s	34000 MTexel/s	25200 MTexel/s
Speicher-Frequenz	1000 MHz	1200 MHz	1150 MHz
Speicher-Interface	256 Bit	128 Bit	128 Bit
Speicher-Bandbreite	128000 MB/s	76800 MB/s	73660 MB/s
Speicher-Volumen	1 GB GDDR5	1 GB GDDR5	512 MB / 1 GB GDDR5
Shader-Model	5	5	5
Multi-GPU	CrossFireX	CrossFireX	CrossFireX

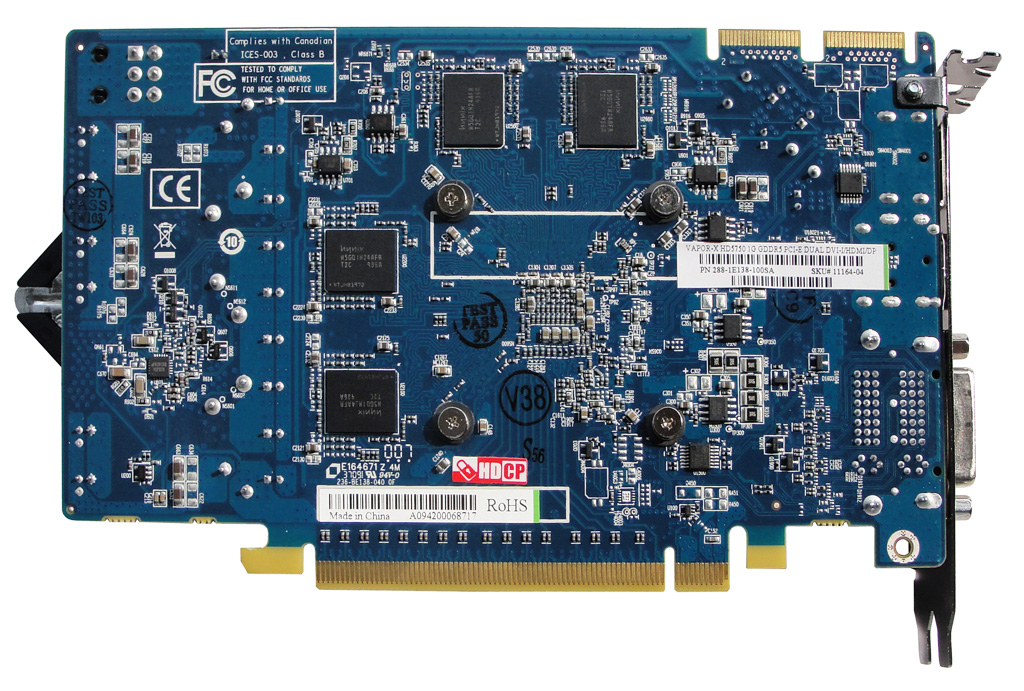

Die Unterseite der Radeon HD 5750 mit Vapor-X-Kühlung.
